【ロボトップ】DPシリーズ低速移動配線電源用

製品特徴

ケーブルガイド内配線やFAシステム機器感の接続配線に適した電源用ケーブル

UL、c-UL、電気用品75℃耐熱に対応！

電気用品安全法に基づく耐震性も備える！

型式

適合規格

DP3

UL758(Appliance Wiring Material) -2517（105℃、300V）
CSA(CC22.2 No210.2) - (105℃、300V)
特定電気用品･耐熱耐震ビニルキャブタイヤコード（75℃，300Ｖ）

DP6

UL758(Appliance Wiring Material) -2501（105℃、600V）
CSA(CC22.2 No210.2) - (105℃、600V)
特定電気用品･耐熱耐震ビニルキャブタイヤケーブル（75℃，600Ｖ）

材質・特性

導体	軟銅線
絶縁	PVC
シース	難燃性PVC

定格電圧	300V　/　600V
耐電圧	DP3　導体大地間 AC2000V/5min 　　　導体相互間 AC3000V/min DP6　導体大地間 AC3000V/min 　　　導体相互間 AC3000V/min
絶縁抵抗	DP3　5MΩ・km以上(at20℃) DP6　AWG12未満 50MΩ・km以上(at20℃) 　　　AWG12以上 40MΩ・km以上(at20℃)

線心識別方法

7Cまで

識別方法・・・色識別

1C	2C	3C	4C	5C	6C	7C
黒	白	赤	緑	黄	茶	青

8C以上（300V）

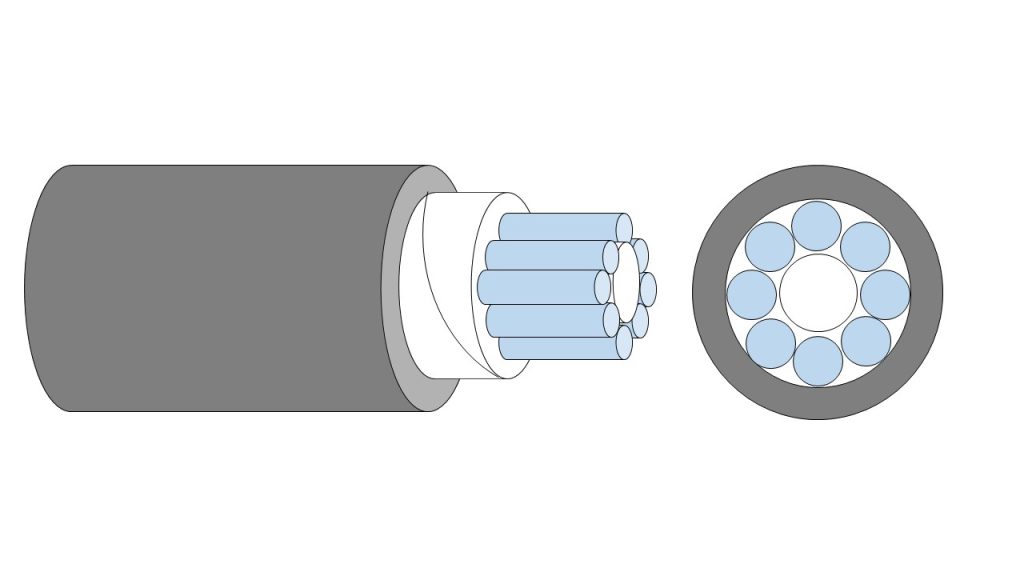

識別方法・・・空色の絶縁先進に数字マーキング

8C以上（600V）

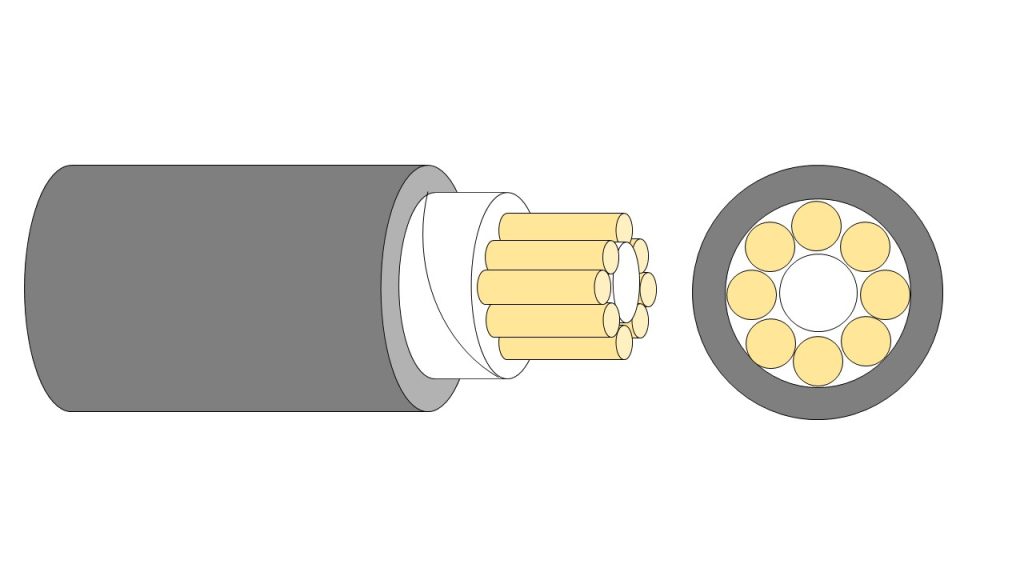

識別方法・・・黄色の絶縁線心に数字マーキング

表面表示

DP3

AWG22、AWG20

AWG18～AWG14

ロボトップ［DP］ AWGサイズ C US AWM E91337 2517 105℃ 300V VW-1 Ⅰ/Ⅱ A/B FT1 DYDEN サイズSQmm

ロボトップ［DP］ AWGサイズ C US AWM E91337 2517 105℃ 300V VW-1 Ⅰ/Ⅱ A/B FT1 〈PS〉E DYDEN 耐熱耐震サイズSQmm

DP6

7C以下

8C以上

ロボトップ［DP］ AWGサイズ C US AWM E91337 2501 105℃ 600V VW-1 Ⅰ/Ⅱ A/B FT1 〈PS〉E DYDEN 耐熱耐震サイズSQmm

ロボトップ［DP］ AWGサイズ C US AWM E91337 2501 105℃ 600V VW-1 Ⅰ/Ⅱ A/B FT1 DYDEN サイズSQmm

仕様

DP3

サイズ	心数	導体		絶縁体		集合外径 (㎜)	シース		概算質量 (㎏／㎞)	許容曲げ半径（mm）	電気用品安全法適合品
サイズ	心数	構成 (本／㎜)	外径 (㎜)	厚さ (mm)	外径 (mm)	集合外径 (㎜)	厚さ (mm)	外径 (mm)	概算質量 (㎏／㎞)	許容曲げ半径（mm）	電気用品安全法適合品
AWG22	2C	68/0.08	0.8	0.45	1.7	3.5	1	5.5	35	33
	3C					3.8	1	5.8	40	35
	4C					4.2	1	6.2	50	38
	5C					4.7	1	6.7	60	41
	6C					5.2	1	7.2	70	44
	7C					5.7	1	7.7	80	47
	8C					6.3	1.1	8.5	90	51
	10C					7.3	1.1	9.5	115	57
	12C					7.2	1.1	9.4	120	57
	14C					7.8	1.1	10	135	60
	16C					8.1	1.2	10.5	155	63
	20C					9.1	1.2	11.5	185	69
	24C					10.2	1.3	12.8	225	77
	26C					10.7	1.3	13.3	235	80
	30C					11	1.3	13.6	260	82
	36C					12	1.4	14.8	310	89
	40C					12.7	1.4	15.5	340	93
AWG20	2C	110/.0.08	1	0.45	1.9	3.9	1	5.9	45	36
	3C					4.2	1	6.2	55	38
	4C					4.7	1	6.7	65	41
	5C					5.3	1	7.3	80	44
	6C					5.8	1	7.8	90	47
	7C					6.4	1.1	8.6	105	52
	8C					7	1.1	9.2	120	56
	10C					8.2	1.2	10.6	150	64
	12C					8.1	1.2	10.5	160	63
	14C					8.8	1.2	11.2	185	68
	16C					9.1	1.2	11.5	205	69
	20C					10.3	1.3	12.9	250	78
	24C					11.4	1.3	14	295	84
	26C					12	1.4	14.8	320	89
	30C					12.4	1.4	15.2	355	92
	36C					13.5	1.5	16.5	425	99
	40C					14.3	1.5	17.3	465	104
AWG18	2C	79/0.12	1.2	0.6	2.4	5.2	1	7.2	75	44	〇
	3C					5.6	1	7.6	90	46	〇
	4C					6.3	1.1	8.5	110	51	〇
	5C					6.7	1.1	8.9	120	54	〇
	6C					7.5	1.1	9.7	140	59	〇
	7C					8.2	1.2	10.6	165	64	〇
	8C					9	1.2	11.4	185	69	〇
	10C					10. 5	1.3	13.1	235	79	〇
	12C					10. 4	1.3	13	250	78	〇
	14C					11.4	1.3	14	290	84	〇
	16C					11.8	1.4	14.6	325	88	〇
	20C					13.3	1.4	16.1	395	97	〇
	24C					14.9	1.5	17.9	475	108	〇
	26C					15.6	1.6	18.8	510	113	〇
	30C					16.1	1.6	19.3	570	116	〇
	36C					17.5	1.7	20.9	680	126	〇
	40C					18.5	1.7	21.9	745	132	〇
AWG16	2C	124/0.12	1.5	0.6	2.7	5.8	1	7.8	95	47	〇
	3C					6.3	1.1	8.5	115	51	〇
	4C					7	1.1	9.2	140	56	〇
	5C					7.6	1.1	9.8	160	59	〇
	6C					8.4	1.2	10.8	190	65	〇
	7C					9.3	1.2	11.7	220	71	〇
	8C					10.1	1.3	12.7	250	77	〇
	10C					11.9	1.4	14.7	315	89	〇
	12C					11.8	1.4	14.6	340	88	〇
	14C					12.9	1.4	15.7	395	95	〇
	16C					13.3	1.4	16.1	435	97	〇
	20C					15	1.5	18	540	108	〇
	24C					16.7	1.6	19.9	650	120	〇
	26C					17.6	1.7	21	695	126	〇
	30C					18.1	1.7	21.5	780	129	〇
	36C					19.8	1.7	23.2	920	140	〇
	40C					20.9	1.7	24.3	1015	146	〇
AWG14	2C	85/0.18	1.9	0.6	3.1	6.6	1.1	8.8	125	53	〇
	3C					7.1	1.1	9.3	150	56	〇
	4C					8	1.1	10.2	185	62	〇
	5C					8.6	1.2	11	220	66	〇
	6C					9.6	1.2	12	255	72	〇
	7C					10. 5	1.3	13.1	300	79	〇
	8C					11.5	1.3	14.1	335	85	〇
	10C					13.5	1.5	16.5	430	99	〇
	12C					13.4	1.4	16.2	460	98	〇
	14C					14.6	1.5	17.6	540	106	〇
	16C					15.1	1.5	18.1	600	109	〇
	20C					17	1.6	20.2	745	122	〇
	24C					19	1.7	22.4	895	135	〇
	26C					20	1.7	23.4	950	141	〇
	30C					20.6	1.7	24	1070	144	〇
	36C					22.4	1.7	25.8	1265	155	〇
	40C					23.7	1.7	27.1	1395	163	〇

DP6

サイズ	心数	導体		絶縁体		集合外径 (㎜)	シース		概算質量 (㎏／㎞)	許容曲げ半径（mm）	電気用品安全法適合品
サイズ	心数	構成 (本／㎜)	外径 (㎜)	厚さ (mm)	外径 (mm)	集合外径 (㎜)	厚さ (mm)	外径 (mm)	概算質量 (㎏／㎞)	許容曲げ半径（mm）	電気用品安全法適合品
AWG18	2C	79/0.12	1.2	0.8	2.8	6	1.7	9.4	110	57	〇
	3C					6.5	1.7	9.9	130	60	〇
	4C					7.2	1.8	10.8	160	65	〇
	5C					7.8	1.8	11.4	175	69	〇
	6C					8.7	1.9	12.5	205	75	〇
	7C					9.6	1.9	13.4	235	81	〇
	8C					10.5	2	14.5	265	87
	10C					12.3	2.1	16.5	330	99
	12C					12.1	2.1	16.3	360	98
	14C					13.3	2.2	17.7	420	107
	16C					13.7	2.2	18.1	455	109
	20C					15.5	2.3	20.1	555	121
	24C					17.3	2.3	21.9	655	132
	26C					18.2	2.3	22.8	705	137
	30C					18.7	2.3	23.3	775	140
	36C					20.4	2.3	25	900	150
	40C					21.5	2.3	26.1	985	157
AWG16	2C	124/0.12	1.5	0.8	3.1	6.6	1.7	10	130	60	〇
	3C					7.2	1.8	10.8	165	65	〇
	4C					8	1.8	11.6	195	70	〇
	5C					8.7	1.9	12.5	225	75	〇
	6C					9.7	1.9	13.5	260	81	〇
	7C					10.6	2	14.6	295	88	〇
	8C					11.6	2.1	15.8	340	95
	10C					13.6	2.2	18	420	108
	12C					13.5	2.2	17.9	460	108
	14C					14.7	2.3	19.3	535	116
	16C					15.2	2.3	19.8	585	119
	20C					17.2	2.4	22	720	132
	24C					19.2	2.6	24.4	870	147
	26C					20.2	2.6	25.4	935	153
	30C					20.7	2.7	26.1	1040	157
	36C					22.6	2.8	28.2	1225	170
	40C					23.9	2.9	29.7	1360	179
AWG14	2C	85/0.18	1.9	0.8	3.5	7.4	1.8	11	165	66	〇
	3C					8	1.8	11.6	205	70	〇
	4C					8.9	1.9	12.7	250	77	〇
	5C					9.7	1.9	13.5	285	81	〇
	6C					10.8	2	14.8	335	89	〇
	7C					11.9	2.1	16.1	385	97	〇
	8C					13	2.2	17.4	440	105
	10C					15.3	2.3	19.9	545	120
	12C					15.1	2.3	19.7	605	119
	14C					16.5	2.4	21.3	700	128
	16C					17	2.4	21.8	770	131
	20C					19.2	2.4	24	935	144
	24C					21.4	2.4	26.2	1105	158
	26C					22.6	2.4	27.4	1195	165
	30C					23.2	2.4	28	1325	168
	36C					25.3	2.4	30.1	1555	181
	40C					26.7	2.4	31.5	1715	189
AWG12	2C	68/0.26	2.5	0.8	4.1	8.6	1.9	12.4	220	75	〇
	3C					9.2	1.9	13	280	78	〇
	4C					10.3	2	14.3	345	86	〇
	5C					11.3	2.1	15.5	405	93	〇
	6C					12.5	2.1	16.7	470	101	〇
	7C					13.8	2.2	18.2	540	110	〇
	8C					15.1	2.3	19.7	615	119
	10C					17.7	2.5	22.7	770	137
	12C					17.4	2.5	22.4	860	135
	14C					19.1	2.6	24.3	1000	146
	16C					19.7	2.6	24.9	1105	150
	20C					22.2	2.6	27.4	1350	165
	24C					24.8	2.6	30	1600	180
AWG10	2C	104/0.254	3	1	5	10.2	2	14.2	300	86	〇
	3C					11	2	15	385	90	〇
	4C					12.3	2.1	16.5	475	99	〇
	5C					13.8	2.2	18.2	575	110	〇
	6C					15.3	2.3	19.9	675	120	〇
	7C					16.9	2.4	21.7	775	131	〇
	8C					18.5	2.5	23.5	880	141
	10C					21.6	2.7	27	1100	162
	12C					21.3	2.7	26.7	1235	161
AWG8	2C	7/16/0.32	4.4	1.2	6.8	14	2.2	18.4	495	111	〇
	3C					15.1	2.3	19.7	650	119	〇
	4C					16.9	2.4	21.7	800	131	〇
AWG6	2C	7/26/0.32	5.7	1.6	8.9	18.1	2.5	23.1	785	139	〇
	3C					19.5	2.6	24.7	1040	149	〇
	4C					21.9	2.8	27.5	1295	165	〇
AWG4	2C	19/14/0.32	6.9	1.6	10.1	20.7	2.7	26.1	1040	157	〇
	3C					22.3	2.8	27.9	1385	168	〇
	4C					25	3	31	1725	186	〇
