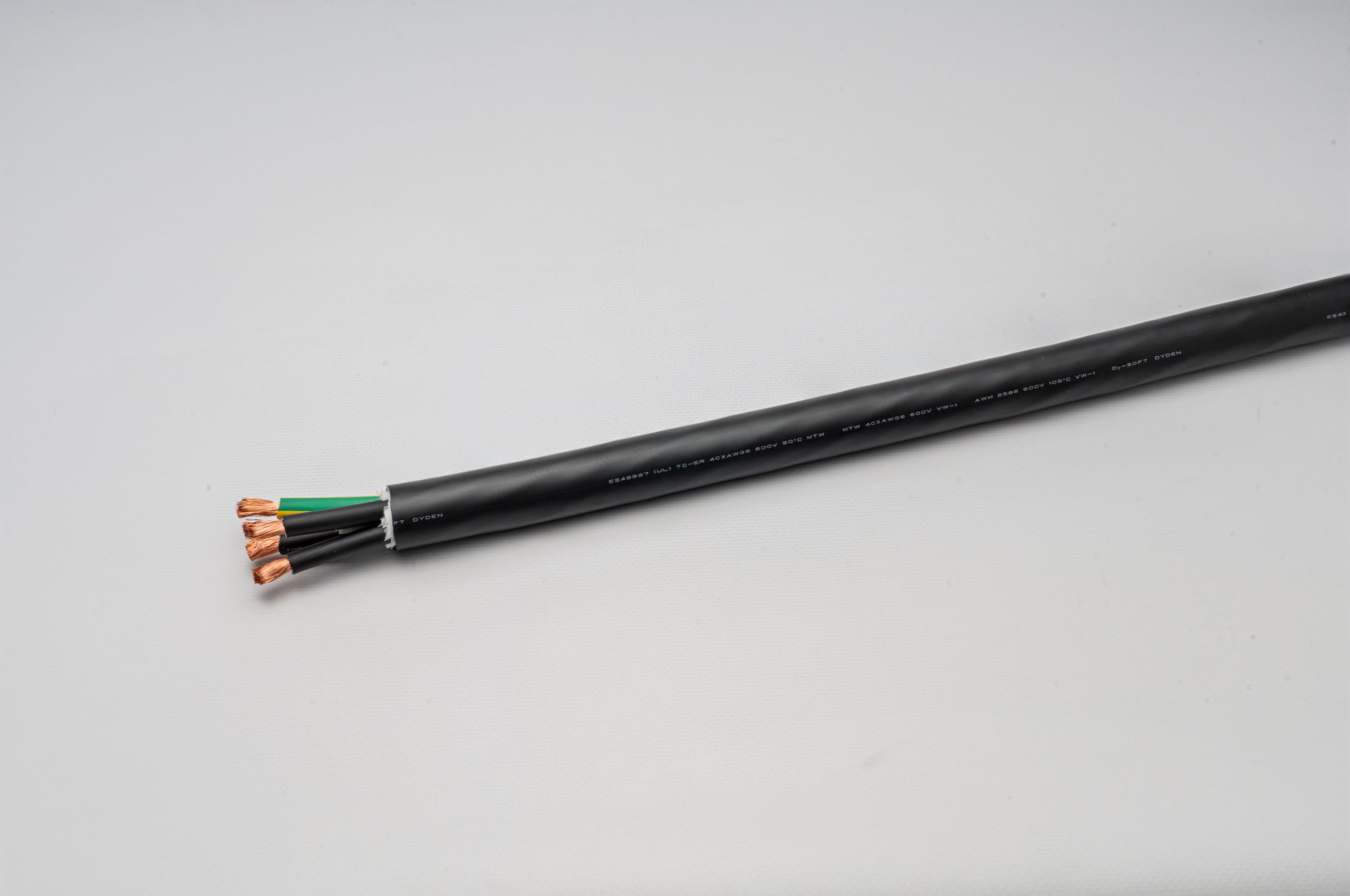

ポイント
 |  |  |  |  |  |  |
主な用途
半導体製造装置をはじめとした産業用装置の電源ケーブル
ケーブルトレイ配線
ケーブル仕様・認証
| 認証 | UL TC | UL MTW | UL AWM |
| 適用規格 適用安全規格 | UL1277 | UL1063 | UL758 |
| 形式記号 | TC、TC-ER（※） | MTW | AWM STYLE 2586 |
| 定格電圧 | 600V | 600V | 600V |
| 定格温度 | 90℃ | 90℃ | 105℃ |
| 難燃性 | VTFT | VW-1 | VW-1 |
(※)ケーブルトレイと装置の間の配線について
TC-ER該当の3心及び4心ケーブルは、ケーブルダクトや配管等での保護が不要で空中配線が可能。
TC該当の2心ケーブルは、ケーブルダクトや配管等での保護が必要。
構造表
| サイズ | 導体 構成 | 導体 外径 | 絶縁厚 | 線心 外径 | 線心数 | シース厚 | 仕上 外径 | 概算 質量 | 許容 曲げ 半径 | |
| AWG | ㎟ | 本/mm | 約mm | mm | 約mm | 心 | mm | 約mm | kg/km | |
| 14 | 2.08 | 85/0.18 | 1.9 | 0.9 | 3.7 | 2 | 1.3 | 10.5 | 125 | 4D |
| 3 | 1.3 | 11.0 | 155 | 4D | ||||||
| 4 | 1.3 | 12.0 | 195 | 4D | ||||||
| 12 | 3.31 | 7/20/0.18 | 2.7 | 0.9 | 4.5 | 2 | 1.3 | 12.0 | 175 | 4D |
| 3 | 1.3 | 12.5 | 225 | 4D | ||||||
| 4 | 1.7 | 14.5 | 305 | 4D | ||||||
| 10 | 5.261 | 7/31/0.18 | 3.4 | 0.9 | 5.2 | 2 | 1.3 | 13.0 | 225 | 4D |
| 3 | 1.7 | 14.5 | 320 | 4D | ||||||
| 4 | 1.7 | 16.0 | 405 | 4D | ||||||
| 8 | 8.367 | 7/49/0.18 | 4.0 | 1.3 | 6.6 | 2 | 1.7 | 17.0 | 375 | 4D |
| 3 | 1.7 | 18.0 | 495 | 4D | ||||||
| 4 | 1.7 | 19.5 | 625 | 4D | ||||||
| 6 | 13.30 | 7/77/0.18 | 5.0 | 1.7 | 8.4 | 2 | 1.7 | 21 | 565 | 4D |
| 3 | 2.3 | 23 | 800 | 4D | ||||||
| 4 | 2.3 | 26 | 1,020 | 4D | ||||||
| 4 | 21.15 | 7/122/0.18 | 6.1 | 1.7 | 9.5 | 2 | 2.3 | 24 | 830 | 4D |
| 3 | 2.3 | 26 | 1,100 | 4D | ||||||
| 4 | 2.3 | 28 | 1,400 | 4D | ||||||
| 2 | 33.62 | 7/194/0.18 | 8.1 | 1.7 | 11.5 | 2 | 2.3 | 28 | 1,190 | 4D |
| 3 | 2.3 | 30 | 1,600 | 4D | ||||||
| 4 | 2.3 | 33 | 2,050 | 4D | ||||||
| 1 | 42.41 | 19/90/0.18 | 9.3 | 2.3 | 13.9 | 2 | 2.3 | 33 | 1,530 | 4D |
| 3 | 2.3 | 35 | 2,060 | 4D | ||||||
| 4 | 2.3 | 39 | 2,650 | 4D | ||||||
| 1/0 | 53.49 | 19/114/0.18 | 10.5 | 2.3 | 15.1 | 2 | 2.3 | 35 | 1,830 | 4D |
| 3 | 2.3 | 38 | 2,480 | 4D | ||||||
| 4 | 2.3 | 42 | 3,190 | 4D | ||||||
(※)2D曲げ配線については、個別にお問い合わせください
許容電流
NFPA
UL TC及びUL MTWの許容電流についてはNFPAに定められておりますので、以下ご参照ください。
JCS
| サイズ | 心数 | 導体70℃ （A） | 導体90℃ （A） | 導体105℃ （A） |
| AWG14 | 2 | 26 | 31 | 34 |
| 3 | 26 | 31 | 34 | |
| 4 | 23 | 27 | 30 | |
| AWG12 | 2 | 35 | 42 | 46 |
| 3 | 35 | 42 | 46 | |
| 4 | 31 | 37 | 40 | |
| AWG10 | 2 | 46 | 55 | 60 |
| 3 | 46 | 55 | 60 | |
| 4 | 41 | 48 | 53 | |
| AWG8 | 2 | 62 | 74 | 81 |
| 3 | 62 | 74 | 81 | |
| 4 | 55 | 65 | 71 | |
| AWG6 | 2 | 83 | 99 | 108 |
| 3 | 82 | 98 | 107 | |
| 4 | 73 | 87 | 95 | |
| AWG4 | 2 | 108 | 128 | 140 |
| 3 | 108 | 128 | 140 | |
| 4 | 96 | 114 | 124 | |
| AWG2 | 2 | 145 | 172 | 189 |
| 3 | 145 | 172 | 189 | |
| 4 | 129 | 153 | 167 | |
| AWG1 | 2 | 168 | 200 | 219 |
| 3 | 167 | 198 | 217 | |
| 4 | 149 | 177 | 194 | |
| AWG1/0 | 2 | 194 | 230 | 252 |
| 3 | 193 | 229 | 250 | |
| 4 | 173 | 205 | 225 |
JCS0168-1より周温30℃、気中暗渠1条、3心以上は1本を中性線の扱い（電流は流れない）との条件で算出した値です
